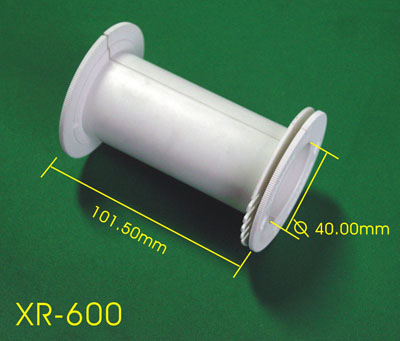

XR-600A

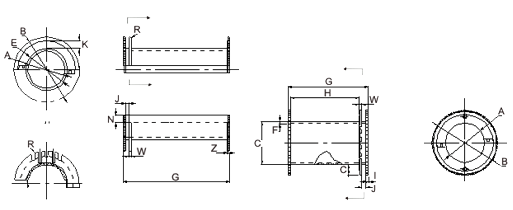

結構圖:

按圖示檢驗主要設計尺寸:XR-600A

圖示代碼
設計尺寸
公差
A
40.00 最小值
B 69.60 最大值
C 12.60 最小值
E 44.00 ±
F 2.00 ±0.10
G 101.50 最大值
H 92.00 ±0.30
I 2.50 ±0.10
J 2.10 ±0.10
K 5.30 參考
M 7.00 最小值
R 0.30 參考
W 2.20 參考
Z 0.70 參考

● 檢測工具:數顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數為5×2個。

● 內孔A不圓度≤0.40mm,兩端滾齒平面的不平行度≤0.40mm,無明顯翹曲。

● 內孔孔吻合處不允許有臺階,手感光滑無阻。

● 外形無殘缺或破損,色澤正常無異。

● 光潔度達到▽7以上,但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物,含有金屬、雜物的產品,必須作廢品隔離。

● 無熔跡痕,無內在氣孔亮點。有氣孔亮點(不含熔跡痕)的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米,不破損。

● 手感有強力彈性,且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求,并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度,絕緣電阻必須≥1000M歐姆,阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
