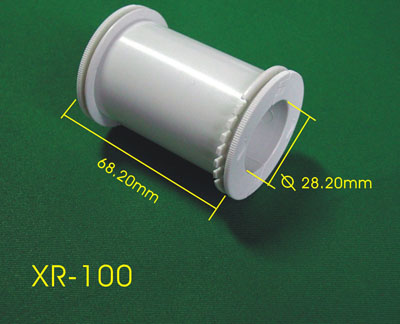

XR-100

結構圖:

按圖示檢驗主要設計尺寸:XR-100 內

圖示代碼
設計尺寸
公差
A
28.20 最小值
B 49.40 最大值
C 4.00 最小值
D 38.60 參考值
E 30.60 參考值
F 1.20 ±0.10
G 68.20 最大值
H 58.10 ±0.30
I 1.90 ±0.10
J 2.70 ±0.10
W 1.30 參考

● 檢測工具:數(shù)顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數(shù)為5×2個,掛線鉤2個。

● 內孔A不圓度≤0.30mm,兩端滾齒平面的不平行度≤0.30mm,無明顯翹曲。

● 內孔孔吻合處不允許有臺階,手感光滑無阻。

● 外形無殘缺或破損,色澤正常無異。

● 光潔度達到▽7以上,但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物,含有金屬、雜物的產品,必須作廢品隔離。

● 無熔跡痕,無內在氣孔亮點。有氣孔亮點(不含熔跡痕)的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米,不破損。

● 手感有強力彈性,且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求,并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度,絕緣電阻必須≥1000M歐姆,阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。


結構圖:

按圖示檢驗主要設計尺寸:XR-100 外

圖示代碼
設計尺寸
公差
K 39.00 ±
L 49.20 最大值
M 4.00 最小值
N 41.20 ±
O 1.10 ±0.10
P 62.20 ±
Q 56.80 ±0.30
R 1.40 ±
S 1.20 ±
